Технологии гибки листового металла: ключевые параметры и практические приёмы для бездефектного результата Гибка листового металла — это не просто придание заготовке угла, а управляемый процесс пластической деформации, где конечный результат определяется точным подбором технологии и контролем критических параметров
С её помощью получают корпуса, кожухи, кронштейны, профили, панели, элементы вентиляционных систем и другие детали — но качество каждой из них напрямую зависит от того, насколько грамотно выстроена технологическая цепочка. Выбор метода гибки под задачу В промышленности используют несколько технологических подходов, каждый из которых решает свой круг задач: Воздушная (свободная) гибка

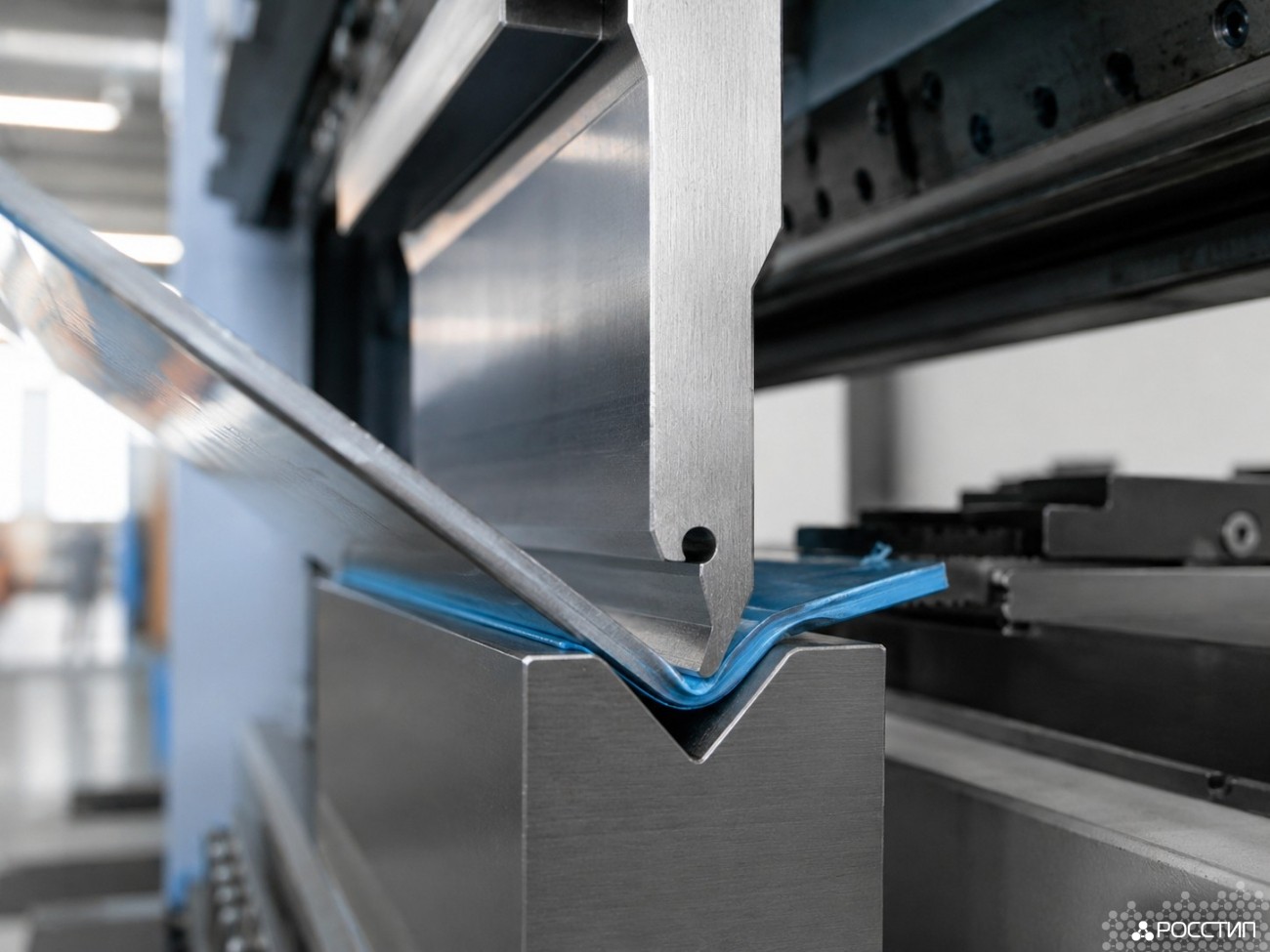

Пуансон опускает лист в V‑образную матрицу, не прижимая его полностью к стенкам
Угол задаётся глубиной хода пуансона
Технология универсальна: меняя глубину, можно получать разные углы без смены инструмента
Однако она чувствительна к отклонениям толщины и механических свойств материала: даже небольшие различия между партиями могут менять итоговый угол. Калибровка (гибка с плотным прижимом)
Заготовку жёстко прижимают между пуансоном и матрицей, заставляя металл полностью повторить форму инструмента
Метод заметно снижает упругое восстановление и даёт высокую повторяемость, но требует большего усилия и отдельного комплекта оснастки для каждого типоразмера
Оптимален для серийного производства и деталей с повышенными требованиями к точности. Поворотная гибка
Лист фиксируется прижимной балкой, а подвижная часть оборудования поворачивает свободный край заготовки
Способ удобен для длинных полок, коробов, панелей и кассет
Важное технологическое преимущество — минимальное повреждение поверхности, поэтому метод широко применяют для окрашенных листов, нержавеющей стали и декоративных материалов. Критические технологические параметры Внутренний радиус гиба
Это один из главных управляющих параметров: слишком малый радиус приводит к чрезмерному растяжению наружных волокон и появлению трещин, слишком большой — к изменению геометрии и габаритов детали
Ориентиры: для пластичной низкоуглеродистой стали радиус нередко принимают примерно равным толщине листа; для твёрдых алюминиевых сплавов, высокопрочных сталей и ряда нержавеющих сталей требуется увеличенный радиус. Универсальные правила здесь работают ограниченно: точное значение нужно определять по рекомендациям поставщика, технологическим таблицам и результатам пробной гибки. Направление прокатки
Из‑за анизотропии свойств листового металла линия гиба должна по возможности располагаться поперёк направления волокон
Гибка вдоль прокатки повышает риск трещин, особенно при малом радиусе и работе с твёрдыми сплавами
Если деталь имеет несколько взаимно перпендикулярных гибов, радиус выбирают по наиболее критичному участку. Пружинение (упругое восстановление)
После снятия нагрузки металл частично возвращается к исходной форме: угол становится больше, а радиус — чуть крупнее
Величина пружинения зависит от прочности материала и соотношения радиуса к толщине листа
Для компенсации применяют перегиб: пуансон перемещают глубже, формируя угол меньше требуемого, чтобы после разгрузки деталь приняла расчётное значение
На современных прессах с ЧПУ компенсация выполняется автоматически на основе данных о материале и параметрах инструмента. Положение нейтрального слоя и расчёт развёртки
При гибке внутренняя часть листа сжимается, наружная растягивается, а нейтральный слой почти не меняет длину — именно его используют для расчёта плоской заготовки
В инженерных системах применяют K‑фактор, отражающий положение нейтрального слоя относительно внутренней поверхности
Длина дуги нейтрального слоя рассчитывается по формуле: BA=α×π/180 ×(R+K×S), где α — угол гиба в градусах, R — внутренний радиус, S — толщина листа, K — коэффициент нейтрального слоя
Значение 𝐾 не является константой: оно зависит от материала, радиуса, инструмента и технологии
Для серийного производства лучше формировать собственные таблицы на основе контрольных образцов. Технологические приёмы для предотвращения дефектов Работа с кромками после термической резки
Лазерная и плазменная резка формируют зону термического влияния с пониженной пластичностью
Если линия гиба проходит рядом с такой кромкой, риск растрескивания возрастает
Решение: удалять заусенцы, при необходимости увеличивать радиус или выполнять гибку до резки. Защита поверхности
Для фасадных панелей, шлифованной нержавейки, алюминия и окрашенных листов критично исключить царапины и вмятины
Применяют защитные плёнки и прокладки, совместимые с усилием и радиусом гибки
Слишком толстая прокладка может исказить угол и ухудшить повторяемость. Последовательность операций
Для деталей с несколькими гибами маршрут должен исключать столкновения полок с инструментом
Обычно начинают с внутренних и труднодоступных гибов, затем выполняют наружные
Для коробчатых деталей используют секционные пуансоны и инструмент типа «гусиная шея»
На станках с ЧПУ последовательность проверяют средствами 3D‑моделирования и симуляции. Компенсация прогиба балки
При длинных гибах прогиб балки пресса, неравномерность инструмента или колебания толщины листа приводят к непостоянству угла
Для компенсации используют систему бомбирования, регулируемые клинья или автоматическую коррекцию. Контроль отверстий вблизи линии гиба
В зоне деформации металл смещается, из‑за чего отверстия могут вытянуться или сместиться
Технологически надёжнее либо размещать отверстия на безопасном удалении от линии гиба, либо выполнять их после гибки. Организация технологического процесса Перед запуском партии обязательна пробная гибка на образце той же партии материала
В ходе неё фиксируют фактическое пружинение, глубину хода, K‑фактор и необходимые поправки
Эти данные сохраняют в технологической базе предприятия: со временем такая база становится точнее универсальных справочных таблиц и сокращает время переналадки. Контроль качества проводят поэтапно: проверяют угол (угломером, шаблоном или КИМ); измеряют размеры полок (штангенциркулем, рулеткой, оснасткой); используют контрольные шаблоны для комплексной оценки параметров; особое внимание уделяют положению отверстий рядом с линией гиба.
