Технология холодной роликовой формовки: принципы, проектирование и контроль качества
Технология роликовой формовки (roll forming) — это прогрессивный и непрерывный процесс, при котором плоская металлическая полоса поэтапно деформируется в заданный профиль за счёт прохождения через ряд вращающихся валков. Ключевая особенность метода — постепенное, дозированное формообразование: на каждой технологической стойке выполняется лишь небольшая деформация, что позволяет сохранить прочностные характеристики материала и избежать критических напряжений.
Проектирование валковой линии и управление дефектами

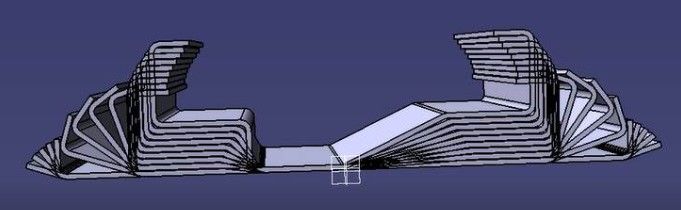

Конструкция профилегибочной линии напрямую определяет качество готового профиля. При проектировании учитывается так называемый «цветок прокатки» (roll flower) — последовательность переходов, на каждом из которых металл получает строго рассчитанную деформацию. Особое внимание уделяется предотвращению характерных дефектов, возникающих при холодной формовке: скручивания, прогибов, колебаний, гофр и пружинения заготовки. Для их минимизации валки оснащаются специальными рельефами и «ловушками», обеспечивающими локальный контроль материала.
На длинных линиях (более 20 стоек) риск дефектов возрастает, поэтому расчёт количества станций ведётся с учётом «метода угла формообразования». Этот подход позволяет оценить необходимое число переходов для получения заданного изгиба, хотя и учитывает дискретную деформацию на каждой станции лишь в приближённом виде.
Критические параметры процесса
Качество профиля в холодной формовке сильно зависит от совокупности технологических параметров:
- приращение угла изгиба;
- толщина полосы;
- ширина полок и стенки профиля;
- коэффициент трения в контакте валка и заготовки;
- скорость вращения валков;
- расстояние между стойками.
Точный подбор этих параметров — основа надёжного технологического проекта. При смене толщины материала требуется корректировка зазора между валками с применением щупов или проволочных калибров, поскольку каждая линия рассчитана на выпуск профиля одного типа в определённом диапазоне толщин.
Материалы и инструментальная оснастка
Ролики для профилегибочных машин изготавливают из легированных сталей (Cr12MoV, D2, SKD11) с последующей термообработкой и закалкой. Это обеспечивает высокую износостойкость, точность геометрии и длительный срок службы оснастки. Проектирование роликов выполняется опытными инженерами с применением специализированного ПО, что гарантирует соответствие конечного профиля заданным стандартам.
Холодная vs горячая обработка: технологические различия
Холодная роликовая формовка проводится при комнатной температуре и не изменяет толщину заготовки (за исключением локальных зон изгиба), а также не приводит к повышению твёрдости материала. В отличие от неё, горячая прокатка предполагает изменение толщины и структуры металла при высоких температурах и решает иные задачи — например, получение некоторых строительных профилей, которые невозможно изготовить другими методами.
Таким образом, холодная формовка — это высокоточный метод для серийного производства профилей из рулонного и листового проката (нержавеющая сталь, оцинкованная сталь, медь и др.) с сохранением исходных свойств материала.
